Дисковые затворы, также известные как «задвижки баттерфляй» или «поворотные затворы», являются одним из самых востребованных видов трубопроводной арматуры. Их популярность обусловлена простой и надежной конструкцией, компактными размерами, высокой скоростью срабатывания и доступной стоимостью. В этой статье мы подробно разберем, что представляют собой дисковые затворы, их виды, преимущества и сферы применения, а также дадим рекомендации по выбору оптимальной модели для ваших задач, в том числе на примере продукции, представленной в каталоге «Profeq».
Принцип работы и конструкция дискового затвора
Конструктивно дисковый поворотный затвор состоит из нескольких ключевых элементов:
- Корпус: цельная или составная деталь, которая монтируется на трубопровод. Чаще всего изготавливается из чугуна или нержавеющей стали.
- Запирающий элемент (диск): подвижная часть, выполненная в форме диска, которая вращается вокруг своей оси, перпендикулярно потоку рабочей среды. Поворот диска на 90° полностью открывает или закрывает проход.
- Шток (вал): стержень, соединяющий диск с управляющим механизмом.
- Уплотнение (седло): эластичная манжета, расположенная по внутреннему диаметру корпуса, обеспечивающая герметичность перекрытия потока в закрытом положении.
- Привод: механизм для управления положением диска. Может быть ручным (рукоятка или редуктор) или автоматизированным (электропривод, пневмопривод).
Принцип действия предельно прост: при повороте рукоятки или подаче сигнала на привод шток вращает диск. Когда диск расположен параллельно потоку, затвор полностью открыт. Когда диск перпендикулярен потоку, он плотно прижимается к уплотнительному седлу, обеспечивая надежное перекрытие и герметичность класса «А». Простота конструкции обеспечивает долговечность и минимальные требования к обслуживанию.
Классификация и виды дисковых затворов
Существует несколько критериев, по которым классифицируют дисковые затворы. Понимание этих различий — ключ к правильному подбору арматуры под конкретные условия эксплуатации.
По типу присоединения к трубопроводу
Это один из основных параметров, определяющий способ монтажа затвора.

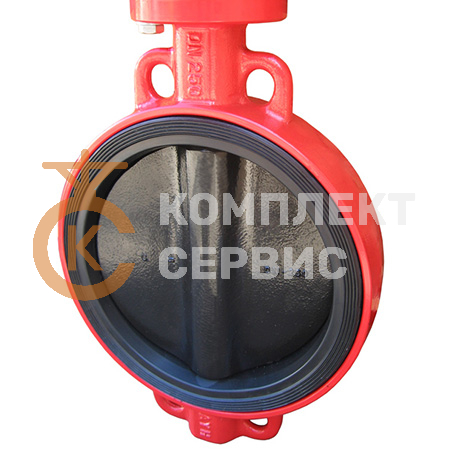

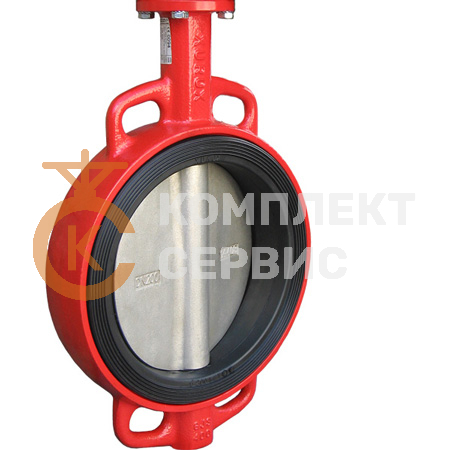

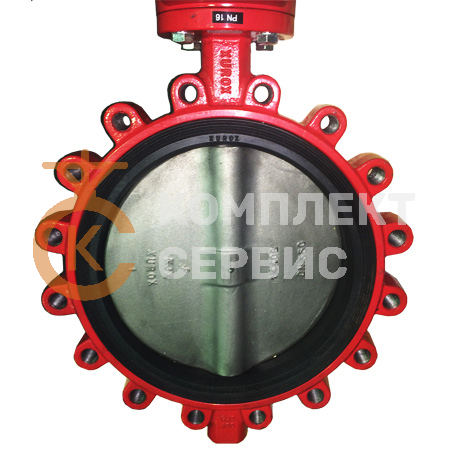

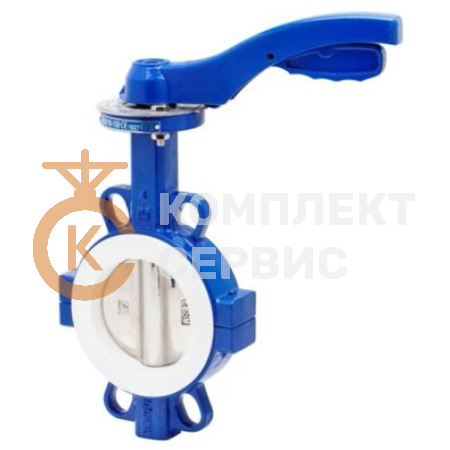

- Межфланцевые: наиболее распространенный и экономичный тип. Корпус такого затвора не имеет собственных фланцев и зажимается между фланцами трубопровода с помощью стяжных шпилек. Благодаря малым габаритам и весу, межфланцевый дисковый затвор прост в установке. Ярким примером служат чугунные межфланцевые затворы RUSHWORK, которые широко применяются в системах водоснабжения и теплоснабжения.

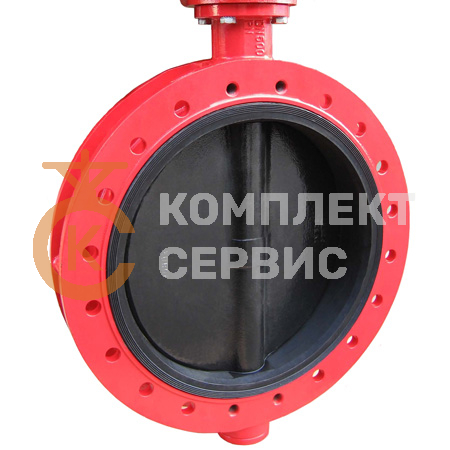

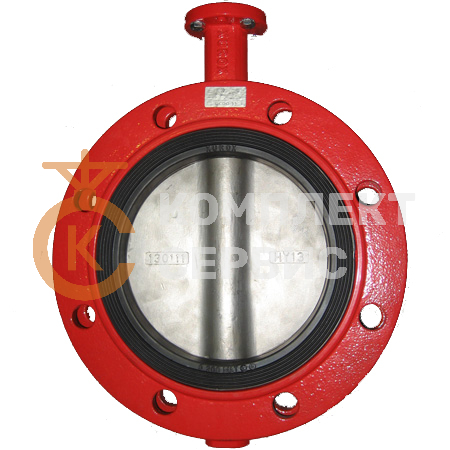

- Фланцевые: корпус оснащен собственными фланцами, которые соединяются с ответными фланцами трубопровода с помощью болтов. Такая конструкция обеспечивает более жесткое и прочное соединение, что актуально для систем с высоким давлением и вибрациями.
- Приварные: затворы этого типа монтируются путем приварки к трубе, создавая неразъемное соединение максимальной прочности. Используются на особо ответственных участках трубопроводов.
По материалам изготовления
Выбор материала корпуса, диска и уплотнения напрямую зависит от характеристик рабочей среды (температура, давление, химическая агрессивность).
- Корпус: как правило, используется высокопрочный чугун (GGG40/50) с эпоксидным покрытием для защиты от коррозии. Для агрессивных сред или пищевых производств применяют нержавеющую сталь (CF8/CF8M).
- Диск: может быть выполнен из чугуна с никелевым покрытием, но для повышения надежности и долговечности предпочтительны диски из нержавеющей стали AISI 304 или AISI 316.
- Уплотнение: это критически важный элемент, от которого зависит герметичность и срок службы затвора. Наиболее распространены уплотнения из EPDM (этилен-пропиленовый каучук), подходящие для воды и пара до +120°C, и NBR (нитрил-бутадиеновый каучук), стойкого к маслам и нефтепродуктам.
По типу управления
Выбор привода зависит от диаметра трубопровода, необходимой скорости срабатывания и требований к автоматизации.

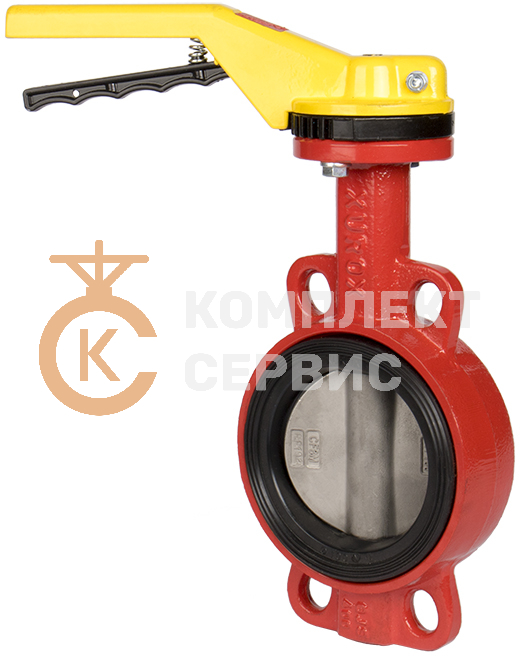

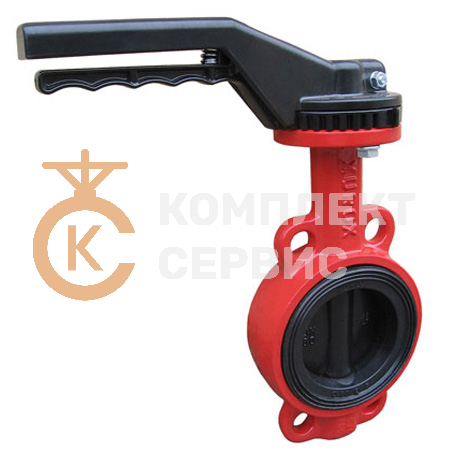

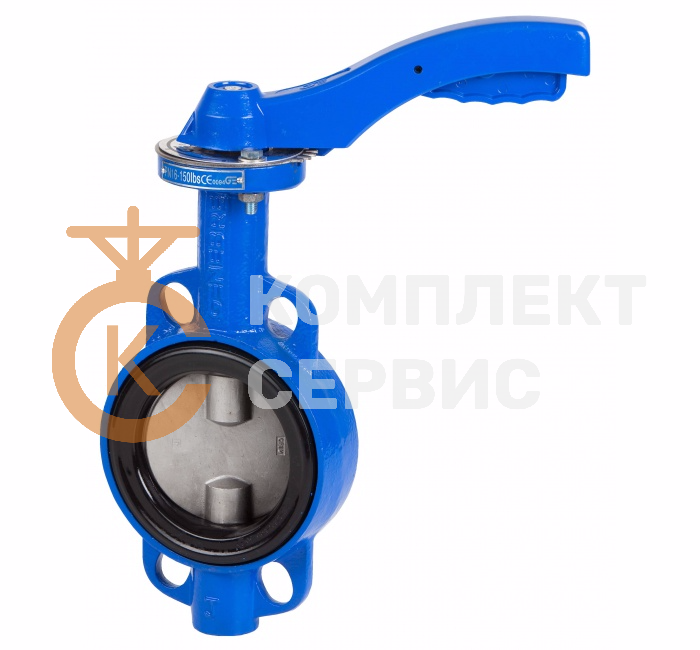

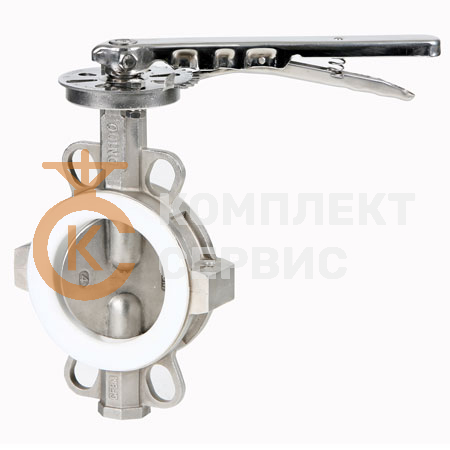

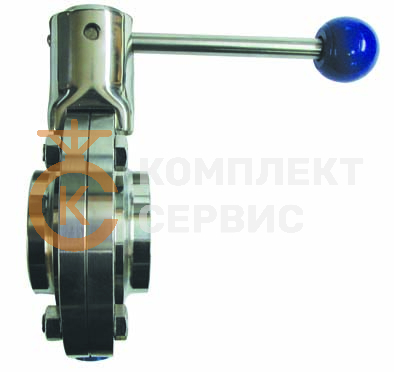

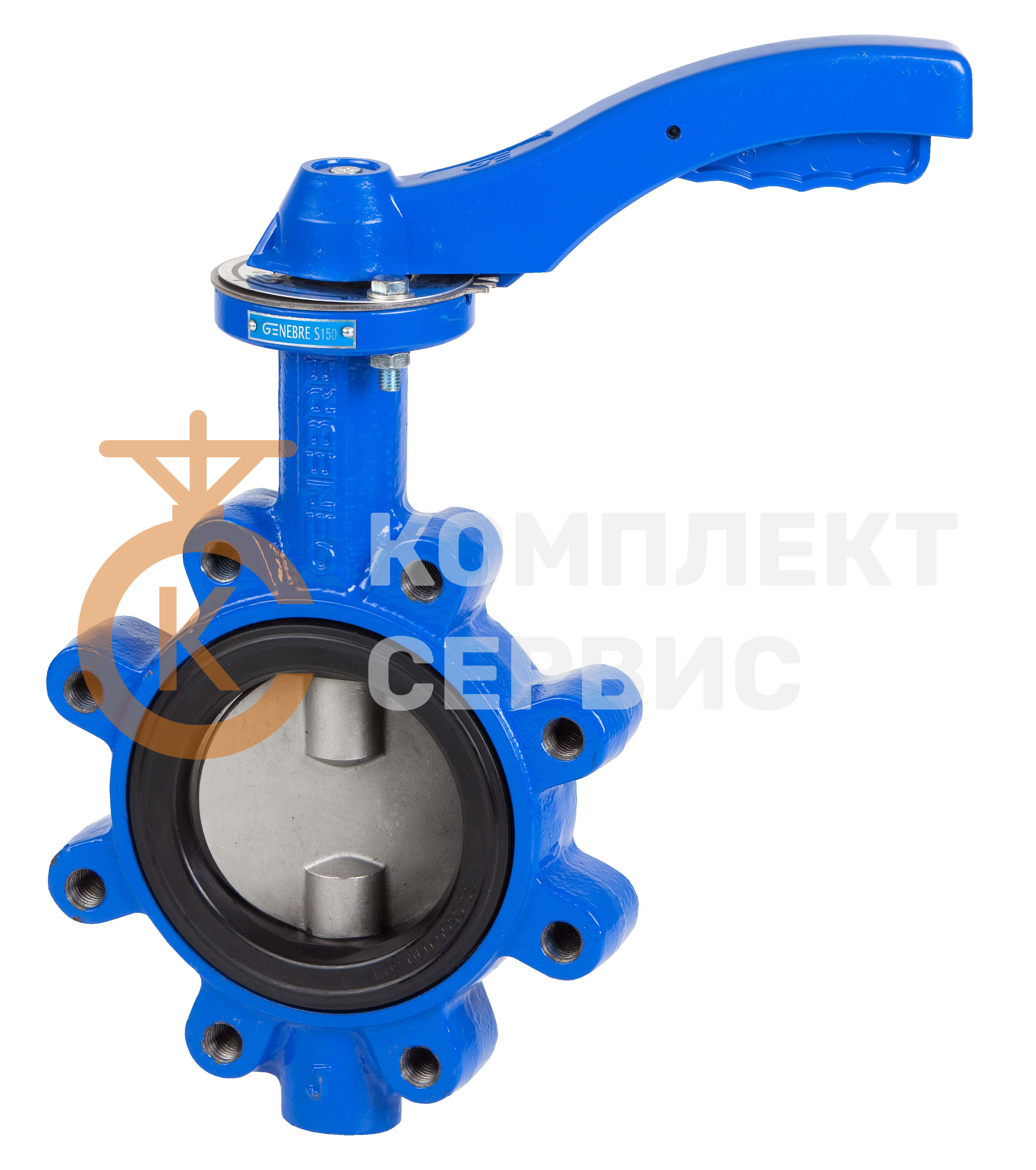

- Рукоятка: простое и дешевое решение для затворов малых и средних диаметров (обычно до DN 200).
- Механический редуктор: устанавливается на затворы больших диаметров для облегчения ручного управления, так как снижает необходимое усилие для поворота штока.
- Электропривод: Позволяет осуществлять дистанционное и автоматическое управление затвором. Это оптимальное решение для интеграции в системы АСУ ТП. В каталоге представлены затворы дисковые поворотные RUSHWORK 200 и 201 с электроприводом Genebre, которые являются готовым решением для автоматизации трубопроводных систем. Приводы Genebre отличаются высоким классом защиты IP67, наличием ручного дублера и индикатора положения.

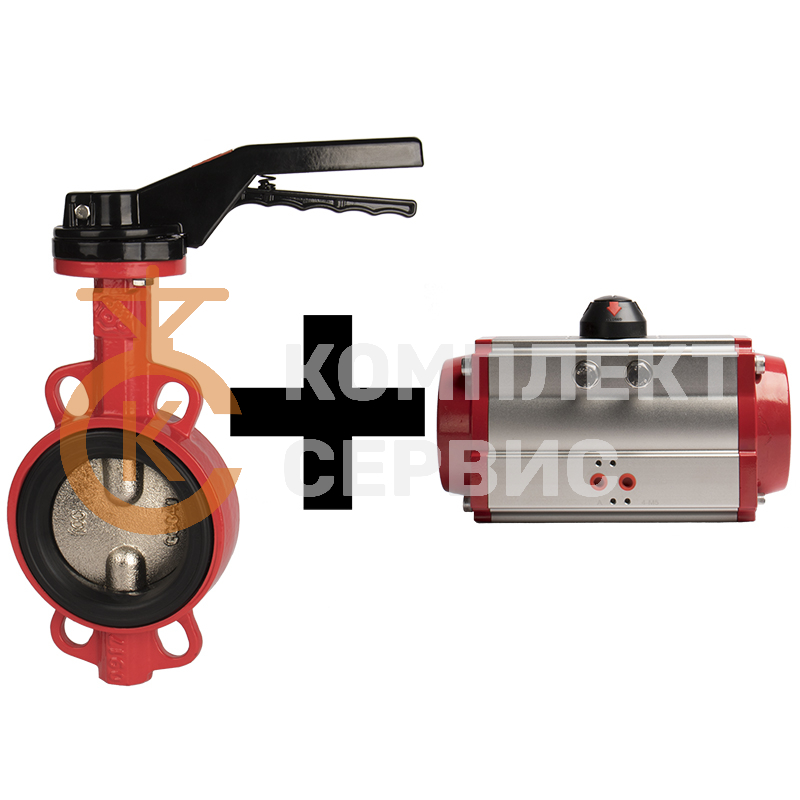

- Пневмопривод: использует энергию сжатого воздуха. Отличается очень высокой скоростью срабатывания, что критично для систем аварийного перекрытия потока.
Преимущества и области применения
Широкое распространение дисковых поворотных затворов обусловлено их многочисленными достоинствами:
- Малые габариты и вес: они значительно компактнее и легче шаровых кранов или клиновых задвижек того же диаметра.
- Простота монтажа и обслуживания: небольшой вес и межфланцевое исполнение упрощают установку. Конструкция легко разбирается для замены уплотнения.
- Высокая скорость работы: полное открытие или закрытие требует поворота диска всего на 90°.
- Низкое гидравлическое сопротивление: в открытом положении тонкий диск создает минимальные помехи для потока.
- Универсальность: могут использоваться как в качестве запорной, так и регулирующей арматуры (с ограничениями).
- Доступная цена: стоимость дисковых затворов, как правило, ниже других типов арматуры сопоставимого диаметра.
Благодаря этим качествам, дисковые затворы применяются практически во всех отраслях промышленности и коммунального хозяйства:
- Системы горячего и холодного водоснабжения (ХВС/ГВС);
- Системы отопления и тепловые пункты;
- Пожаротушение;
- Вентиляция и кондиционирование;
- Химическая и нефтегазовая промышленность;
- Пищевая промышленность;
- Водоочистка и канализация.
